E48

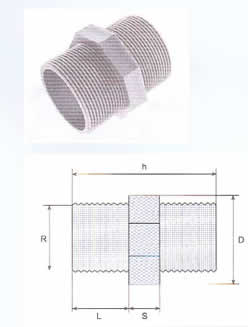

DIMENSIONS – Diameter | |||||
D | L | h | S | PN | |
20 | 27 | 16 | 40 | 8 | 16 |
25 | 32 | 18 | 45 | 10 | 16 |
32 | 40 | 22 | 55 | 12 | 16 |
40 | 50 | 23 | 60 | 9 | 16 |
50 | 54 | 26 | 66 | 9 | 16 |
63 | 70 | 32 | 79 | 15 | 10 |
75 | 84 | 32 | 78 | 15 | 10 |
90 | 96 | 32 | 78 | 15 | 10 |
110 | 121 | 35 | 84 | 15 | 10 |
125 | – | – | – | – | 10 |
160 | – | – | – | – | 10 |
200 | – | – | – | – | 10 |

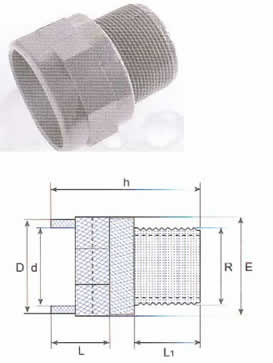

Male Threaded Adaptor (U-PVC)
DIMENSIONS – Diameter | ||||||
d | D | E | L | L1 | h | PN |
63 | 75 | 75 | 15 | 38 | 85 | 10 |
75 | 90 | 90 | 30 | 46 | 99 | 10 |
90 | 101 | 101 | 40 | 54 | 118 | 10 |
110 | 128 | 124 | 40 | 50 | 121 | 10 |
