B08

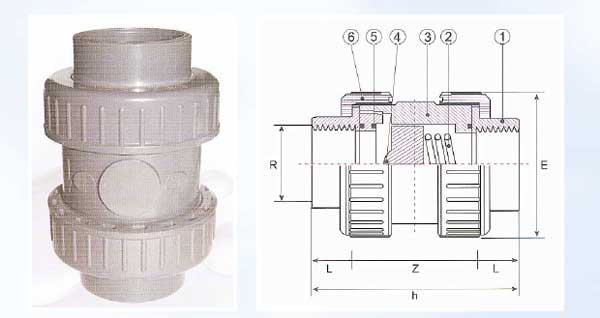

No | Part | Material | Qty |
1 | Union Connector | PVC | 1 |
2 | Spring | Stainless Steel | 1 |
3 | Body | PVC | 1 |
4 | Gate | PVC | 1 |
5 | Spacer Seal | EPDM | 1 |
6 | Union Nut | PVC | 1 |
DIMENSIONS – Diameter | |||||
d1 | L | Z | E | h | PN |
20 | 16 | 46 | 50 | 78 | 16 |
25 | 19 | 52 | 60 | 90 | 16 |
32 | 22 | 60 | 68 | 104 | 16 |
40 | 26 | 68 | 80 | 120 | 16 |
50 | 31 | 78 | 94 | 140 | 16 |
63 | 38 | 93 | 115 | 169 | 16 |
75 | 44 | 139 | 168 | 227 | 10 |
90 | 51 | 139 | 168 | 242 | 10 |
110 | – | – | – | – | 10 |
