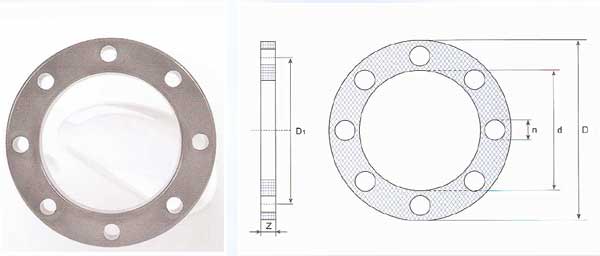

E41
DIMENSIONS – Diameter | ||||||
d | D | D1 | Z | nxu | PN | |
20 | 28 | 96 | 65 | 11 | 14×4 | 16 |
25 | 34 | 105 | 75 | 12 | 14×4 | 16 |
32 | 42 | 115 | 85 | 14 | 14×4 | 16 |
40 | 51 | 140 | 100 | 15 | 18×4 | 16 |
50 | 62 | 150 | 110 | 16 | 18×4 | 16 |
63 | 78 | 165 | 125 | 18 | 18×4 | 16 |
75 | 92 | 185 | 145 | 19 | 18×4 | 16 |
90 | 110 | 200 | 160 | 20 | 18×8 | 16 |
110 | 133 | 220 | 180 | 22 | 18×8 | 16 |
125 | 149 | 250 | 210 | 24 | 18×8 | 16 |
140 | 166 | 250 | 210 | 26 | 18×8 | 16 |
160 | 284 | 285 | 240 | 29 | 22×8 | 16 |
200 | 235 | 340 | 295 | 30 | 22×8 | 16 |
225 | 252 | 340 | 295 | 30 | 22×8 | 10 |
250 | 278 | 395 | 350 | 34 | 22×12 | 10 |
280 | 300 | 395 | 350 | 30 | 22×12 | 10 |
315 | 349 | 445 | 400 | 31 | 22×12 | 10 |
355 | 386 | 505 | 460 | 35 | 22×16 | 10 |
400 | 434 | 565 | 515 | 35 | 22×16 | 10 |
