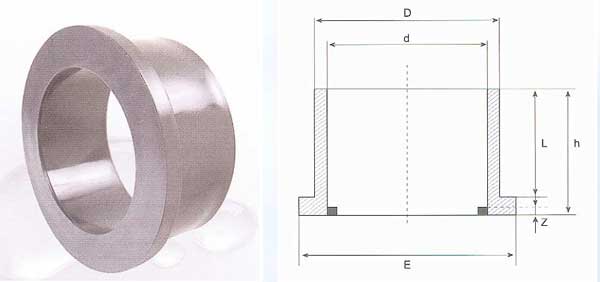

E40
DIMENSIONS – Diameter | ||||||
d | D | E | L | Z | h | PN |
20 | 27 | 34 | 12 | 3 | 19 | 16 |
25 | 33 | 41 | 15 | 3 | 22 | 16 |
32 | 41 | 51 | 18 | 3 | 25 | 16 |
40 | 50 | 60 | 21 | 3 | 29 | 16 |
50 | 61 | 73 | 30 | 3 | 38 | 16 |
63 | 77 | 91 | 32 | 3 | 41 | 16 |
75 | 91 | 106 | 36 | 3 | 47 | 10 |
90 | 111 | 126 | 43 | 5 | 54 | 10 |
110 | 129 | 150 | 54 | 5 | 65 | 10 |
125 | 147 | 170 | 61 | 5 | 74 | 10 |
140 | 164 | 187 | 66 | 4 | 79 | 10 |
160 | 188 | 213 | 74 | 4 | 90 | 10 |
200 | 228 | 253 | 94 | 5 | 111 | 10 |
225 | 245 | 273 | 109 | 6 | 125 | 10 |
250 | 270 | 325 | 115 | 9 | 135 | 10 |
280 | 305 | 325 | 135 | 10 | 155 | 10 |
315 | 340 | 374 | 150 | 10 | 169 | 10 |
355 | 382 | 420 | 192 | 10 | 212 | 16 |
400 | 433 | 478 | 197 | 12 | 231 | 16 |
