B15

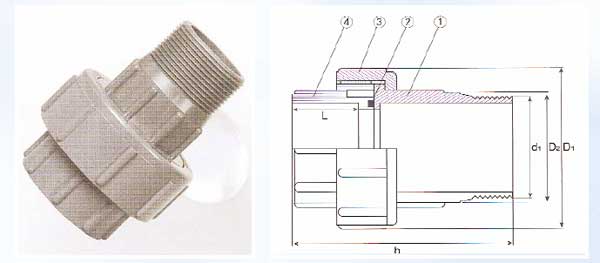

No | Part | Material | Qty |
1 | End Connector | U-PVC | 1 |
2 | O-Ring | EPDM | 1 |
3 | Union Nut | U-PVC | 1 |
4 | Body | U-PVC | 1 |
DIMENSIONS – Diameter | |||||
d1 | D2 | D1 | L | h | PN |
50 | 51 | 88 | 34 | 117 | 10 |
63 x 50 | 58 | 107 | 40 | 125 | 10 |
63 | 59 | 107 | 40 | 125 | 1 |
